產品介紹

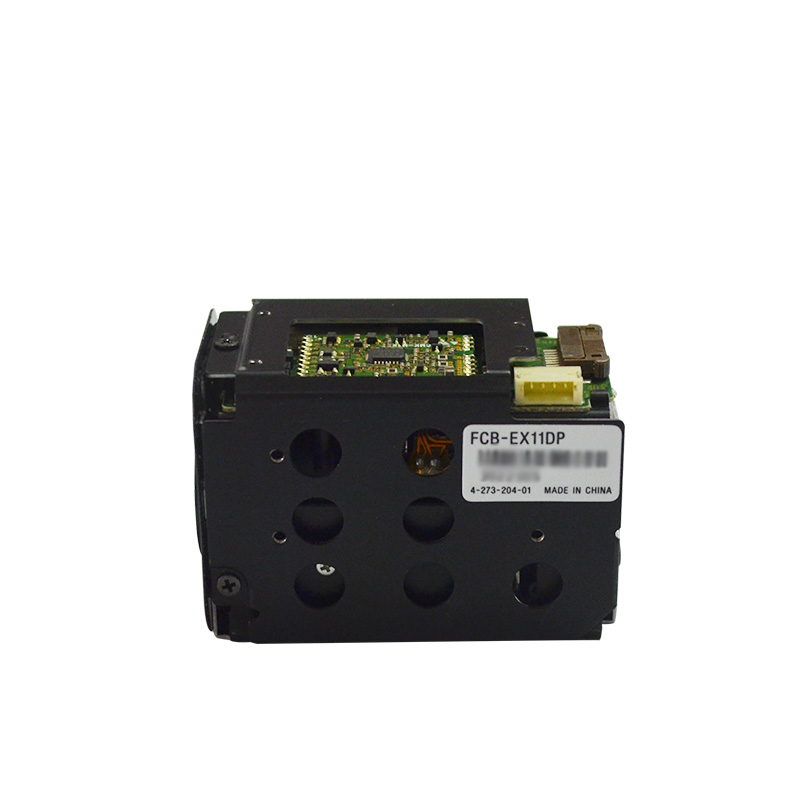

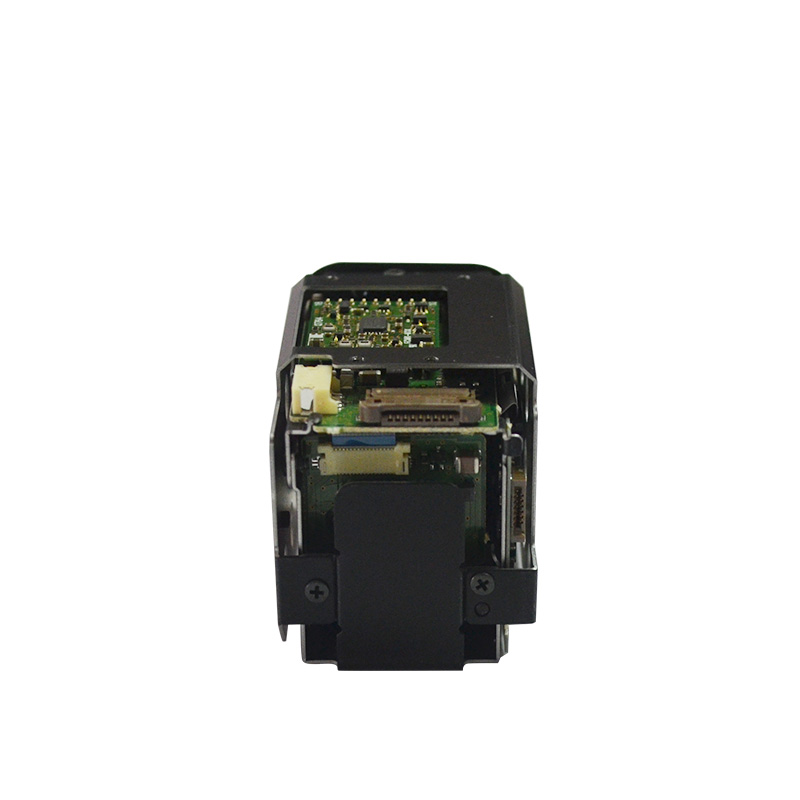

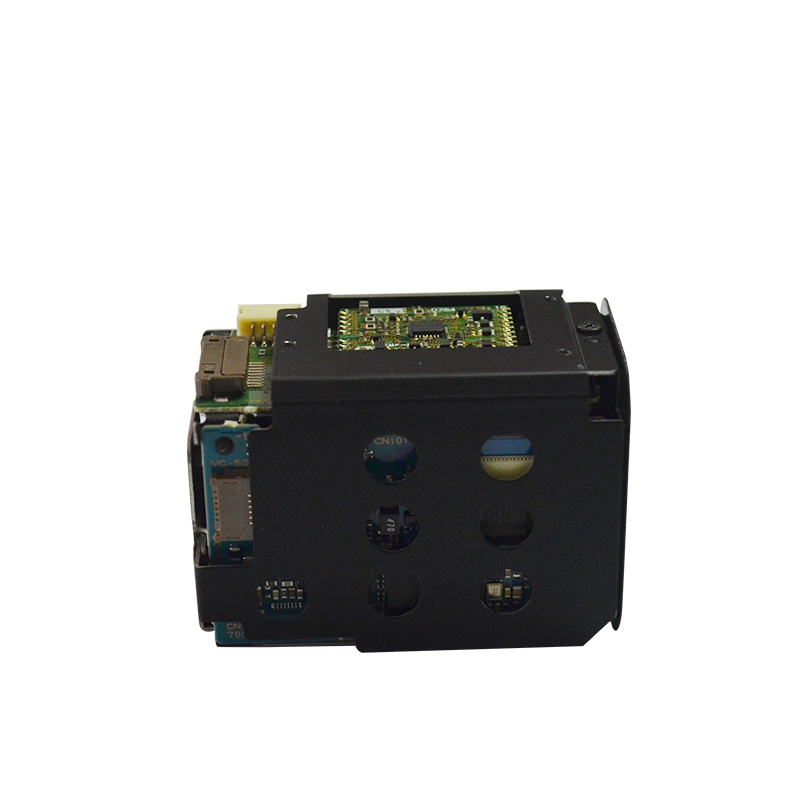

FCB-EX11DP&CX11DP 530TVL，1/4 EXview HAD CCD，10倍，模擬一體化機芯;體積極為小巧，重量很輕；在監控應用中，這種攝像機模塊可以與小型快速球、一體機和云臺攝像機進行集成和設計。是多種應用的理想攝像機模塊選擇。
產品參數
|
型號 |
FCB-EX11D |
FCB-EX11DP |
|
圖像傳感器 |
1/4 英寸 EXview HAD CCD |
|
|
信號系統 |
NTSC |
PAL |
|
總像素數 |
約380,000像素 |
約440,000像素 |
|
鏡頭 |
10倍光學變焦，F(xiàn)1.8~F2.9， f=4.2mm（廣角端）420mm （遠端） |
|
|
數字變焦 |
12倍（使用光學變焦后為120倍） |
|
|
水平分辨率 |
高分辨率模式打開：530電視線（默認） 高分辨率模式關閉：470電視線（NTSC/460電視線（PAL） |
|
|
水平視角 |
46°（廣角端）~4.6° （遠端） |
|
|
最小物距 |
200mm （廣角端），1.0m （遠端） |
|
|
同步系統 |
內部/外部（V-lock） |
|
|
最低照度 |
1.0Lx （典型）（F1.8，50IRE） |
|
|
信噪比 |
50dB以上 |
|
|
電子快門 |
1~ 1/10,000 秒，22 步階 |
|
|
白平衡 |
自動，ATW，室內，室外，一健，手動 |
|
|
增益 |
自動/手動（3~28dB，2dB步階） |
|
|
AE控制 |
自動，手動，優先模式，燈光，EV補償，背光補償，慢速AE |
|
|
EV補償 |
-10.5-10.5dB （1.5dB 步階） |
|
|
背光補償 |
打開/關閉 |
|
|
除私區域遮蔽 |
打開/關閉（24個位置，8個位置/屏幕）14個彩色+與賽克 |
|
|
字符生成器 |
OSD： 11行（每行20字符，攝像機模式顯示：ON/OFF |
|
|
耀光消除 |
自動 |
|
|
聚焦系統 |
自動（靈敏度：正常，低，一鍵式AF，手動，無窮大,，間隔AF，變焦觸發AF） |
|
|
圖像效果 |
電子翻轉，底片效果，黑白效果，鏡像效果 |
|
|
視頻輸出 |
VBS：1.0Vp-p （負同步），Y/C |
|
|
攝像機控制接口 |
V1SCA （TTL信號電平），波特率：9.6 Kb/s, 19.2 Kb/s, 38.4 Kb/s, 1 或 2停止位（可選） |
|
|
存放溫度 |
-20~60°C |
|
|
操作溫度 |
0~50℃ |
|
|
電源需求 |
DC 6-12V |
|
|
功率消耗 |
1.9W （電機未啟動），2.8W （電機啟動） |
|
|
重量 |
95g |
|
|
尺寸（寬x高x深） |
35.9mmx40.8mmx59.2mm |
|
