產品介紹

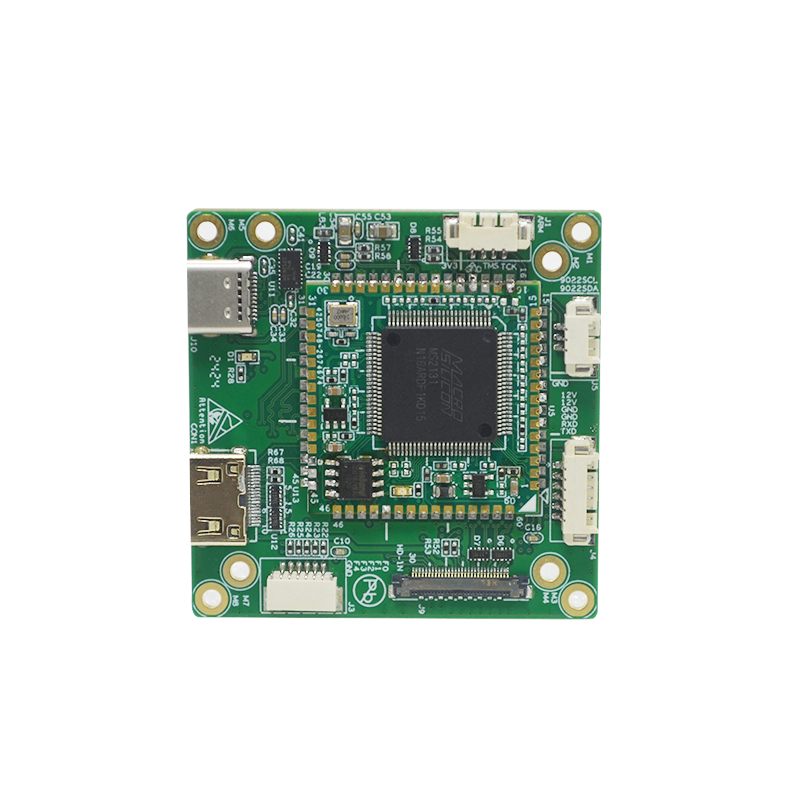

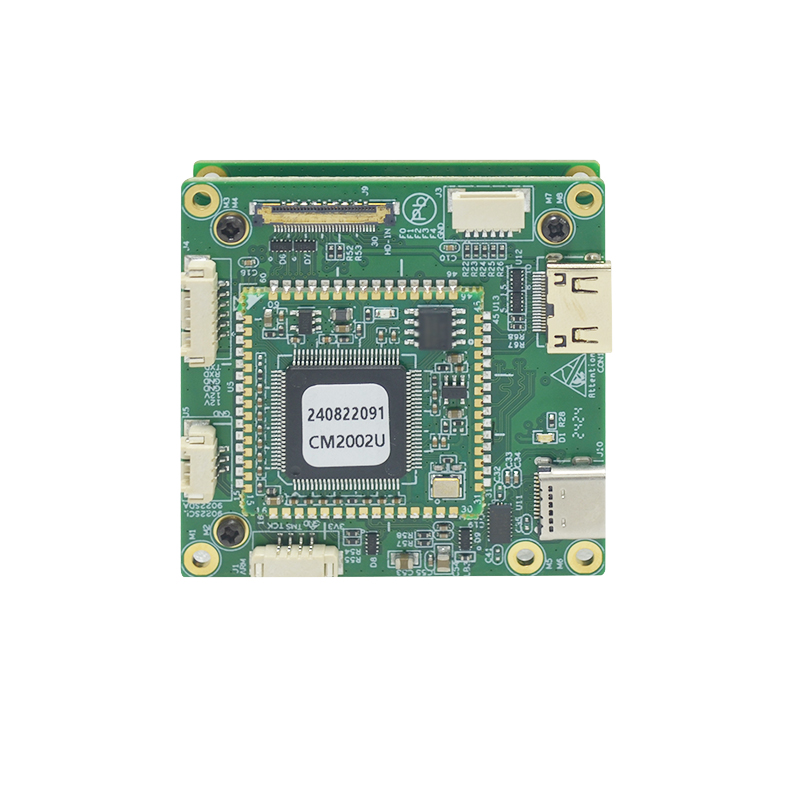

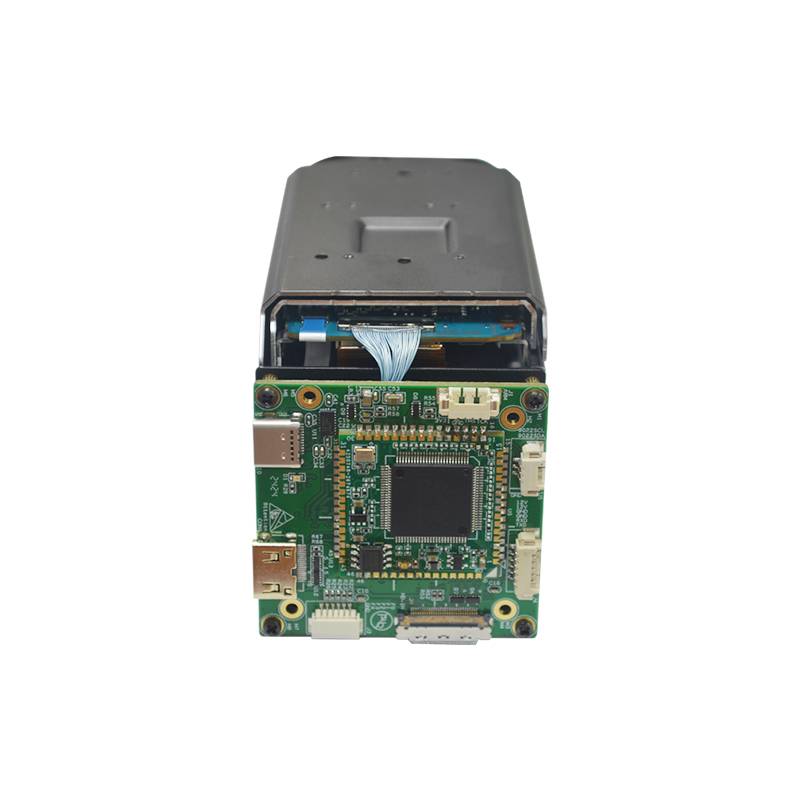

CM2002U
1、支持USB3.0，USB2.0高清視頻輸出.(最大分辨率3840×2160 默認分辨率1920×1080@60Hz)
2、支持YUV MJPG 格式輸出
3、支持HDMI環出功能，最大輸出分辨率 4K(3840×2160@30Hz)
4、支持USB供電/DC12V供電自動識別
5、支持TTL RS485 IO按鍵 模擬串口多方式控制協議
6、支持SONY相機 及兼容SONY接口的相機輸入
7、支持SONYPELCO-DPELCOP多協議自動識別轉換
8、尺寸大?。?5mm*45mm 定位孔：孔徑2.1mm
產品參數
6、接口定義圖：
表1 | 接口功能介紹表 | |
序號 | 接口名稱 | 說明 |
1 | J1:工廠升級接口 | 程序升級 |
2 | J2:工廠升級接口 | 程序升級 |
3 | J3:外接按鍵接口 | 共 6個針腳，從左至右次為 1-6 號各引角定義見表 2 |
4 | J4:電源+串口 | 共 6 個針角，從上往下依次為 1-6 號各引角定義見表 3 |
5 | J5:通訊接口 | 與其它尾板通訊使用 |
6 | J6:RS485接口 | 共2個針角 從左往右依次為1-2 號各引角定義見表4 |
7 | J8：相機TTL 接口（定制） | 共 3 個針腳，從左往右依次為 1-3 號各引腳定義見表 5 |
8 | HD IN:30p相機接口 | 可直接連接索尼8300,8530使用，接6300需要搭配其它尾板 |
9 | J10:USB3.0視頻輸出接口 | 可支持USB3.0，USB2.0視頻輸出 |
10 | CON1:HDMI視頻環出 | HDMI環出功能，最大輸出分辨率 4K(3840×2160@30Hz) |
